こんにちは、ナビ太郎です、今回は新型L650S タント FunCrossにTY-KIT/テレビキャンセルを取り付け、ナビ・ディスプレーオーディオ（インパネ）取り外し方とドラレコ電源取り出しをやっていきます、今回はナビ太郎が大失態をやらかしてしまいました、よろしくお願いします。
データーシステム TV-KIT

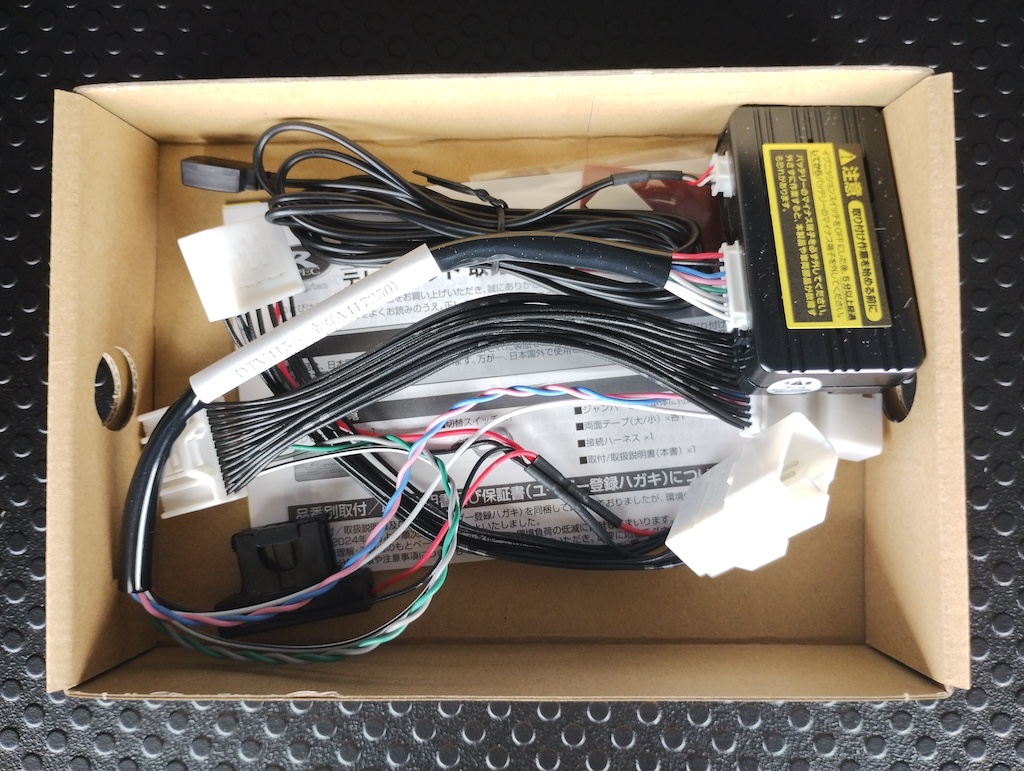

テレビキット・内容物
タント・電源取り出し 常時電源 アクセサリー電源（ACC)

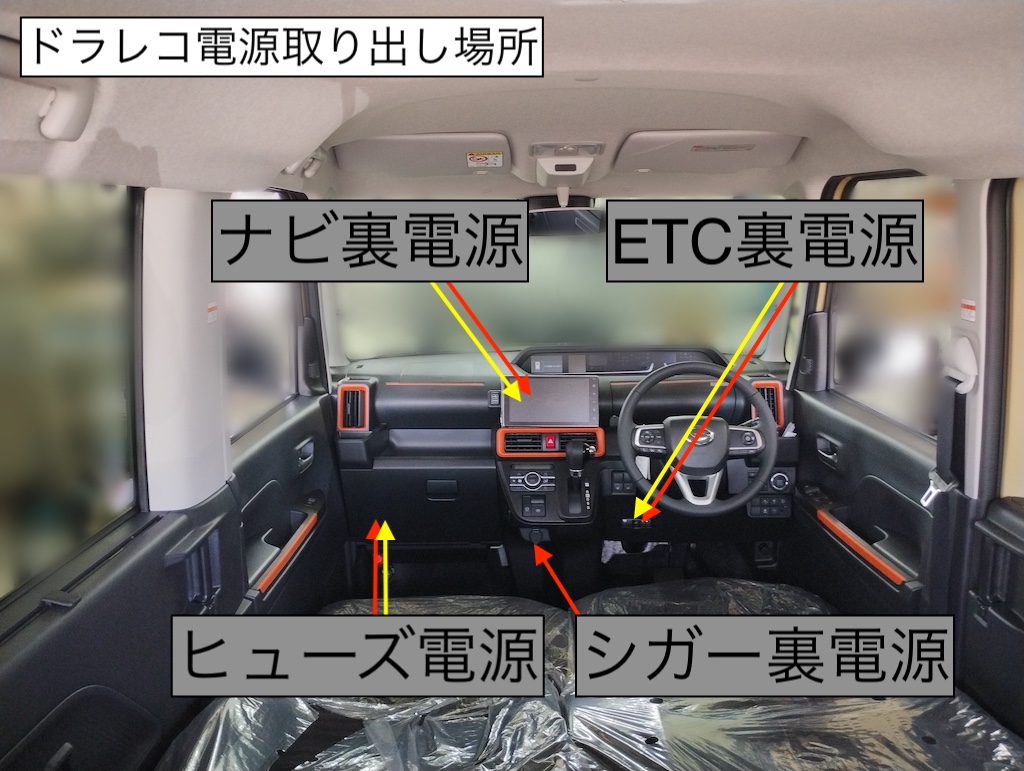

タントの電源取り出しはナビ・オーディオ裏もしくは、ヒューズボックス、シガー裏、ETC裏から取り出せます。
TV-KIT取付け下準備

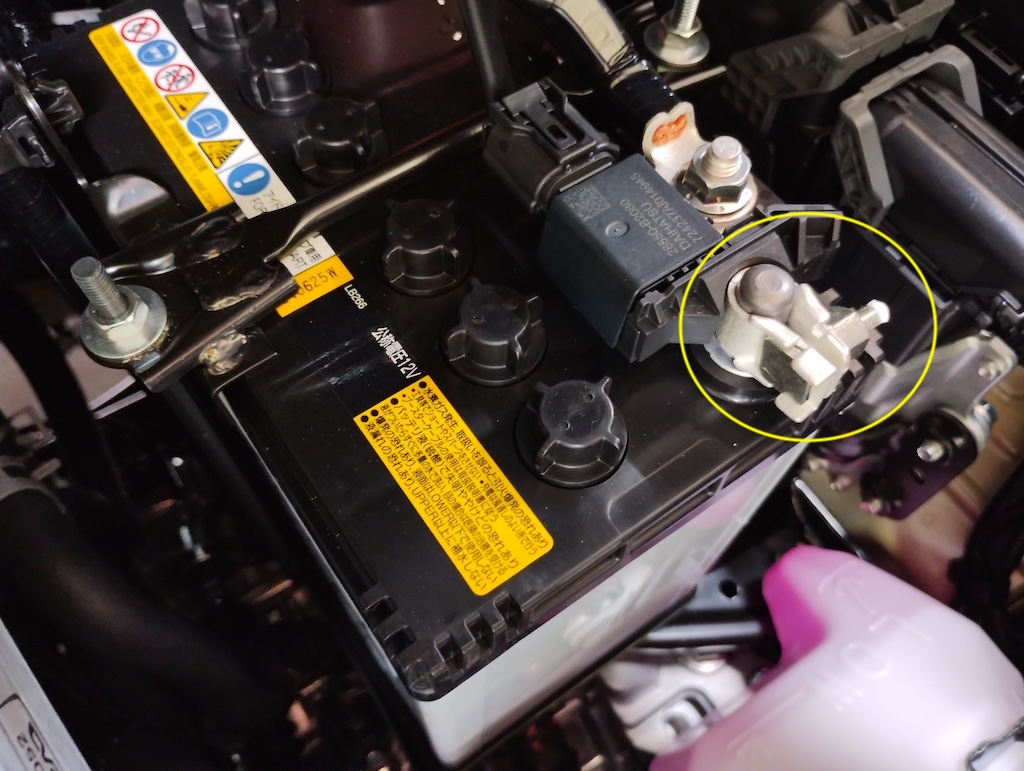

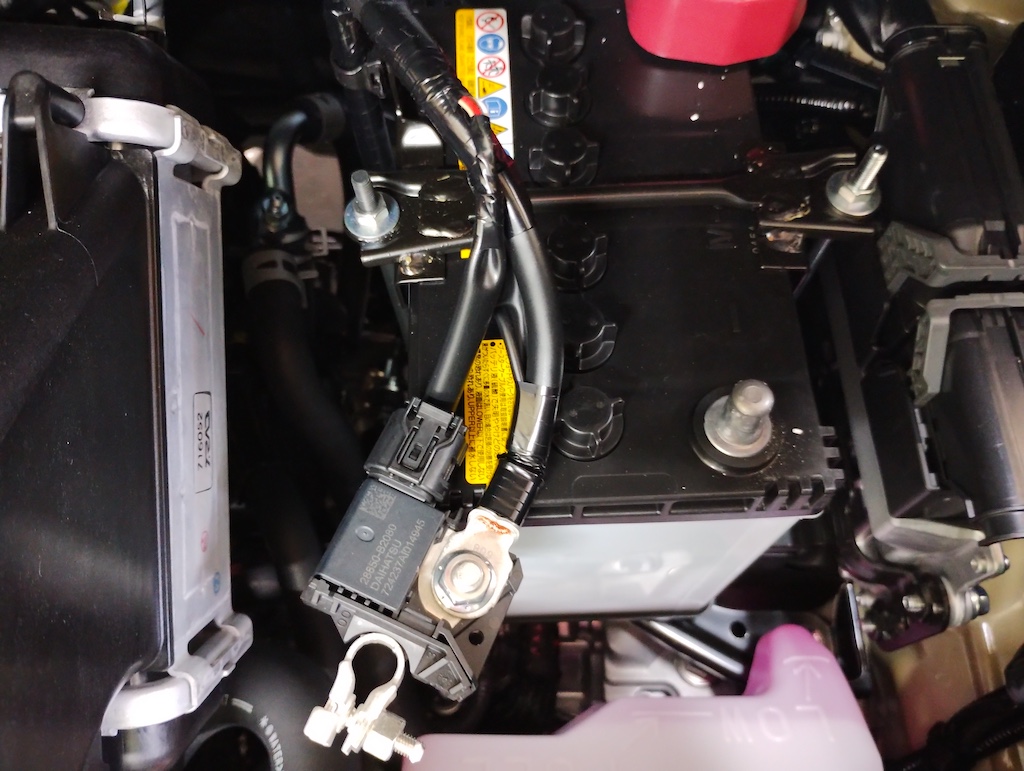

テレビキャンセラー取り付ける下準備でバッテリのマイナス端子を取り外します、できればマイナス端子を軍手などをかぶせておくとより良いですね。
タント・ナビ、ディスプレイオーディオ取り外し方

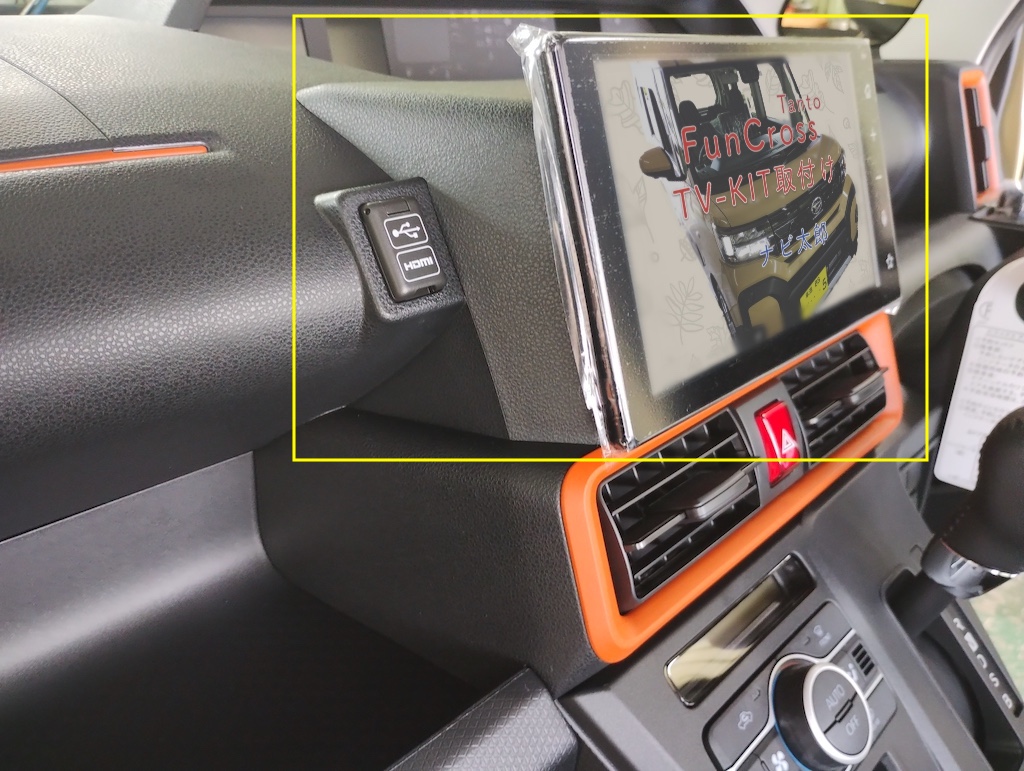

ナビ、ディスプレイオーディオを取り外していきます。

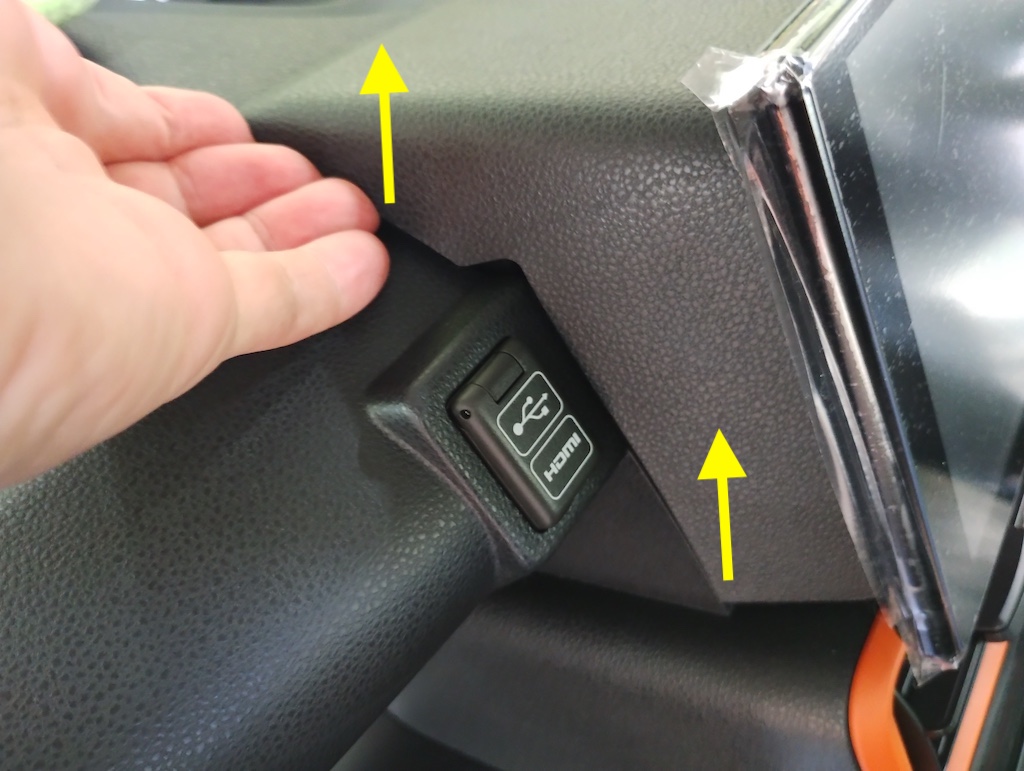

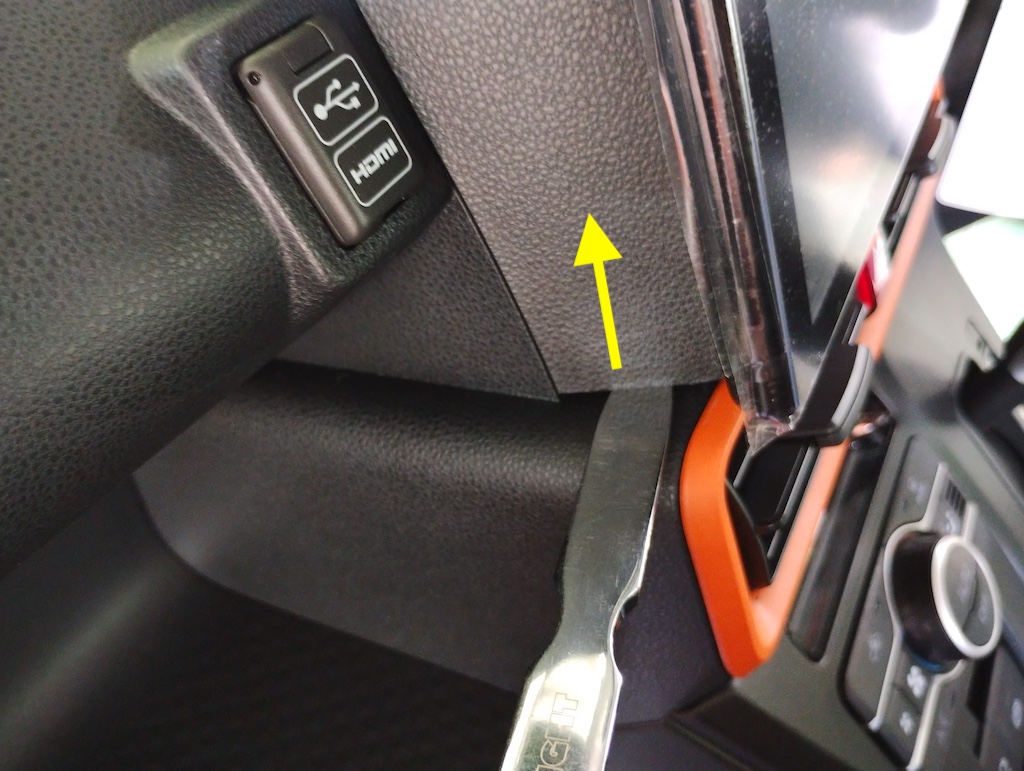

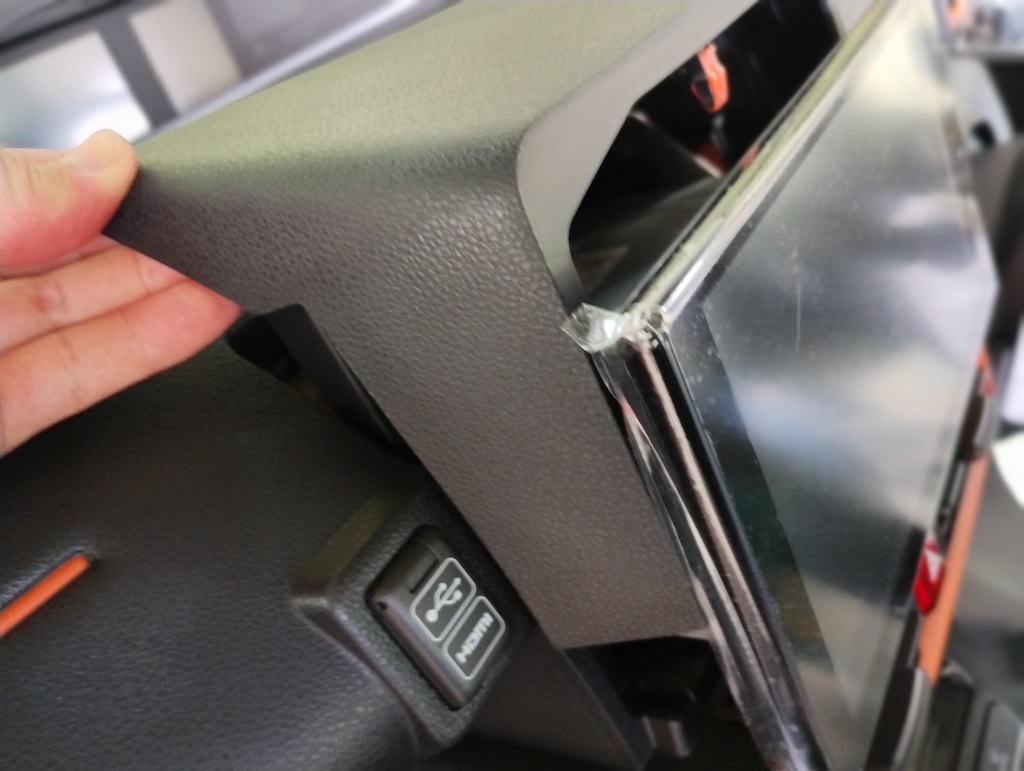

はじめに、モニター後ろのカバーを取り外します、こじ郎・頑固タイプなどで上に持ち上げるととりはずせます。

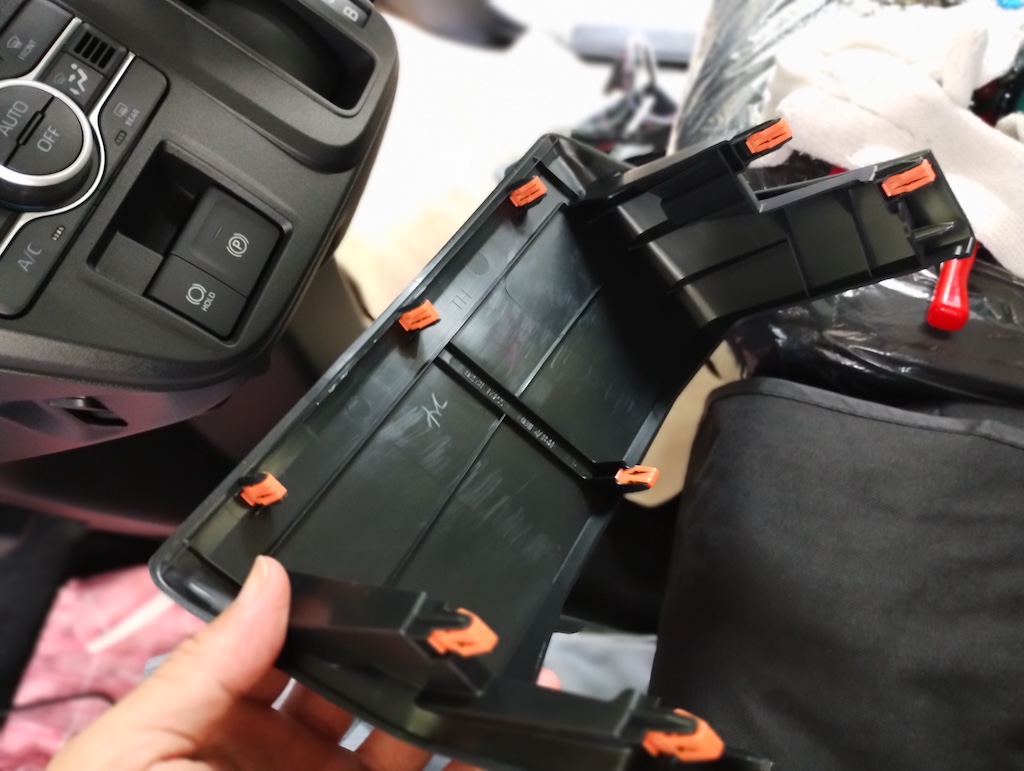

ある程度上に浮いたら、手で取り出し可能です、裏側の画像、爪の位置、方向など要確認。

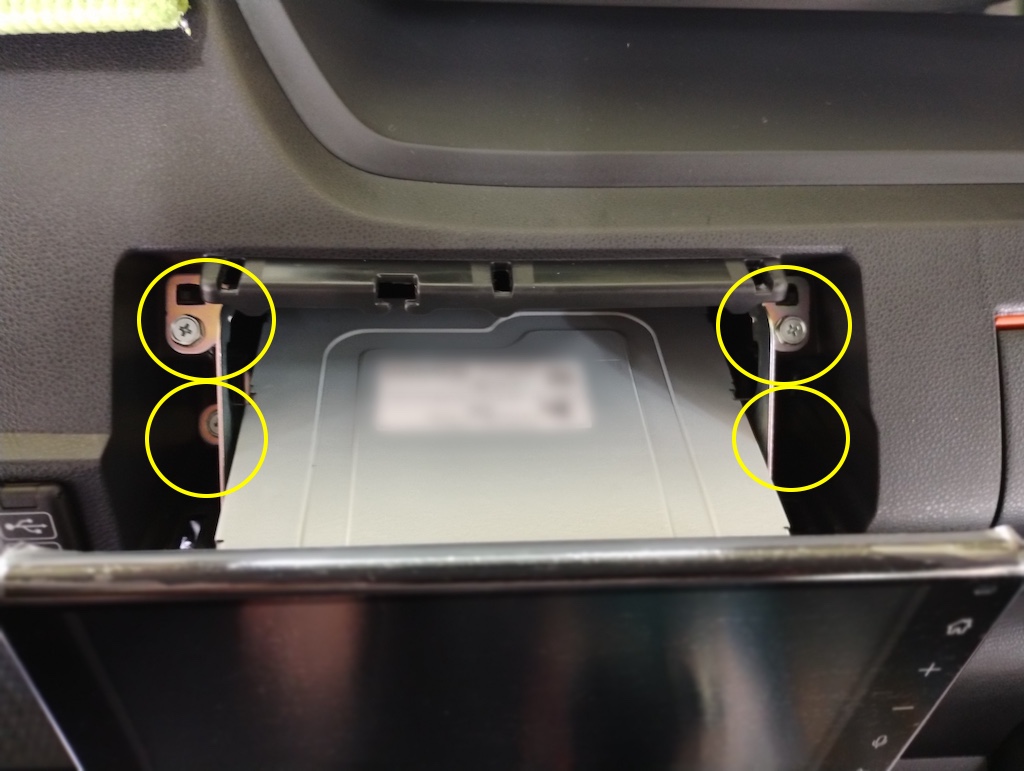

最後はディスプレー本体を取り外します。ディスプレー後のオーディオブラケットに10mmのネジが4本あるので取り外してください。
タント・ナビ・オーディオ裏電源（常時電源・アクセサリー電源）

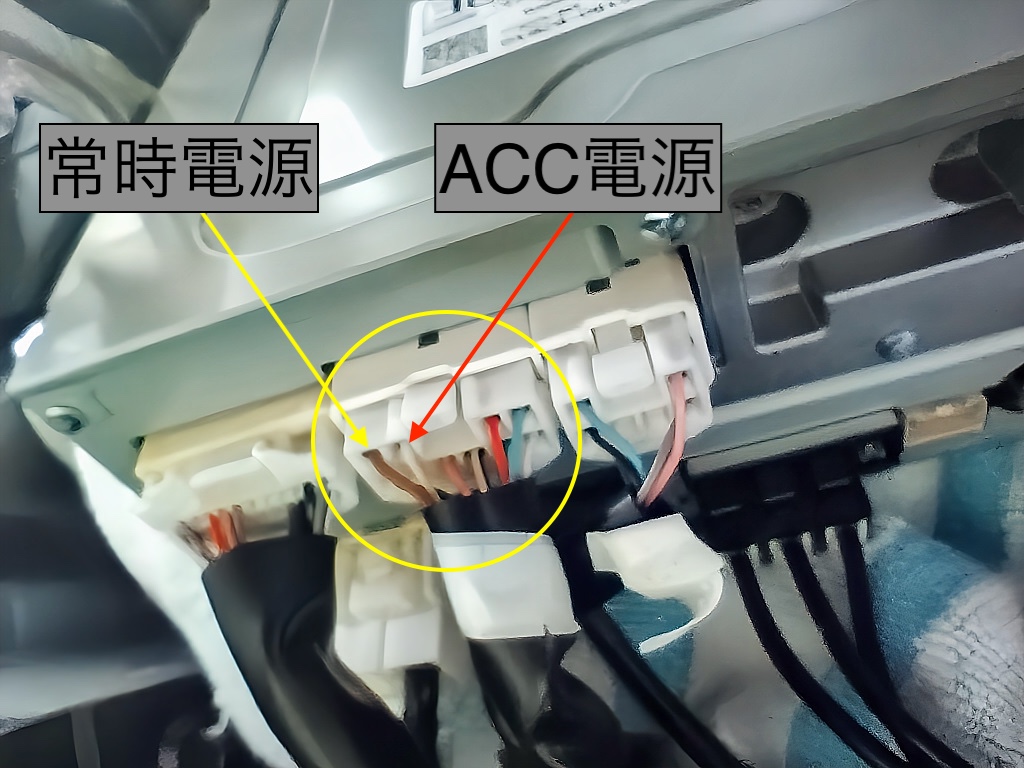

ディスプレイオーディオ後側の画像です、いつものTOYOTA、ダイハツの10Pが来ています、画像の位置に常時電源、アクセサリー電源（ACC）。

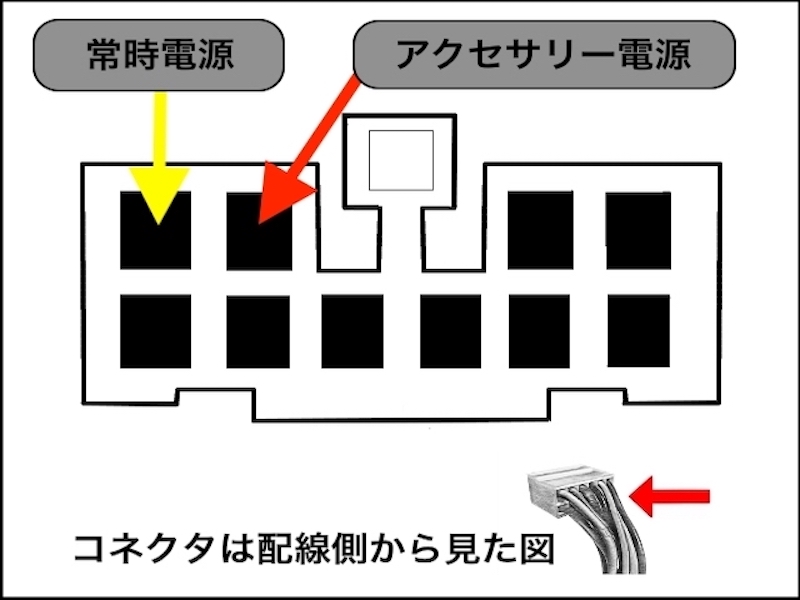

トヨタ、ダイハツ10ピンオーディオコネクタ配線図

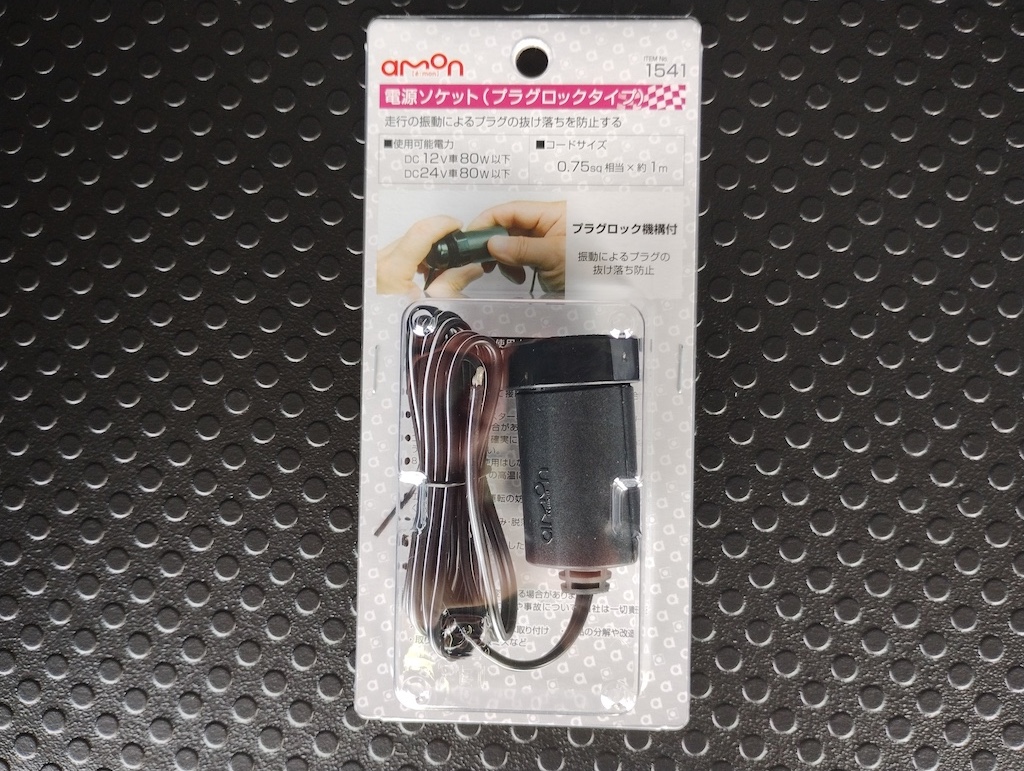

エーモン 電源ソケット

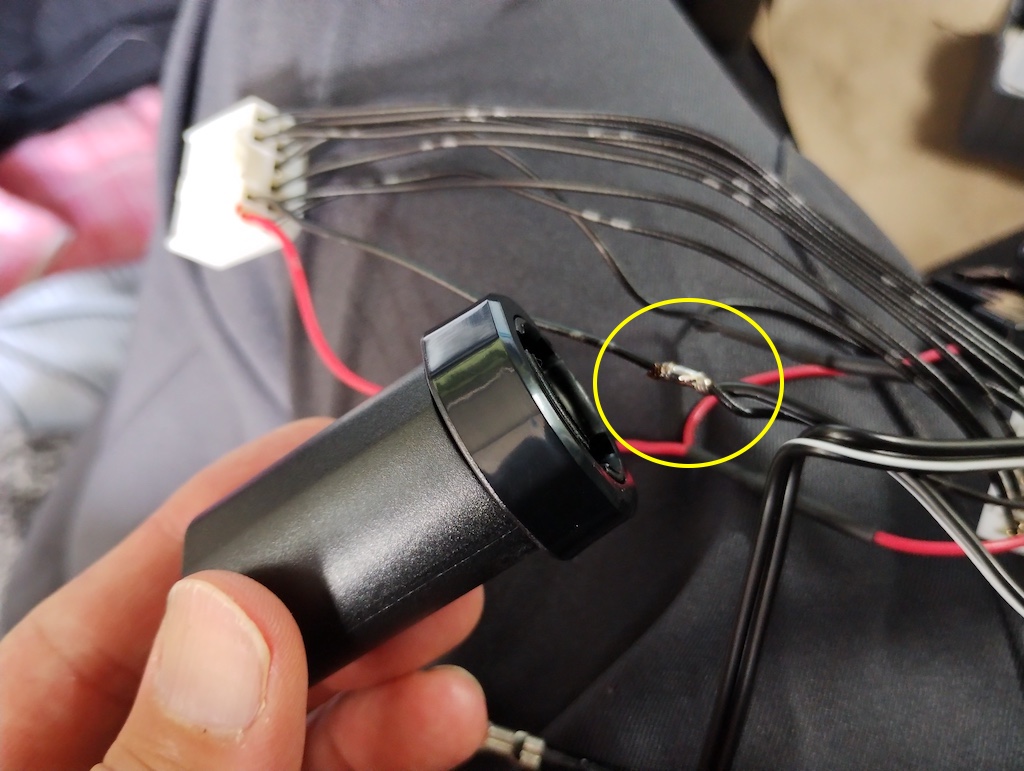

今回はTVーKITを同時取り付けなので、エーモン電源ソケットをTV-KITの配線に配線に半田づけ。
アースポイント

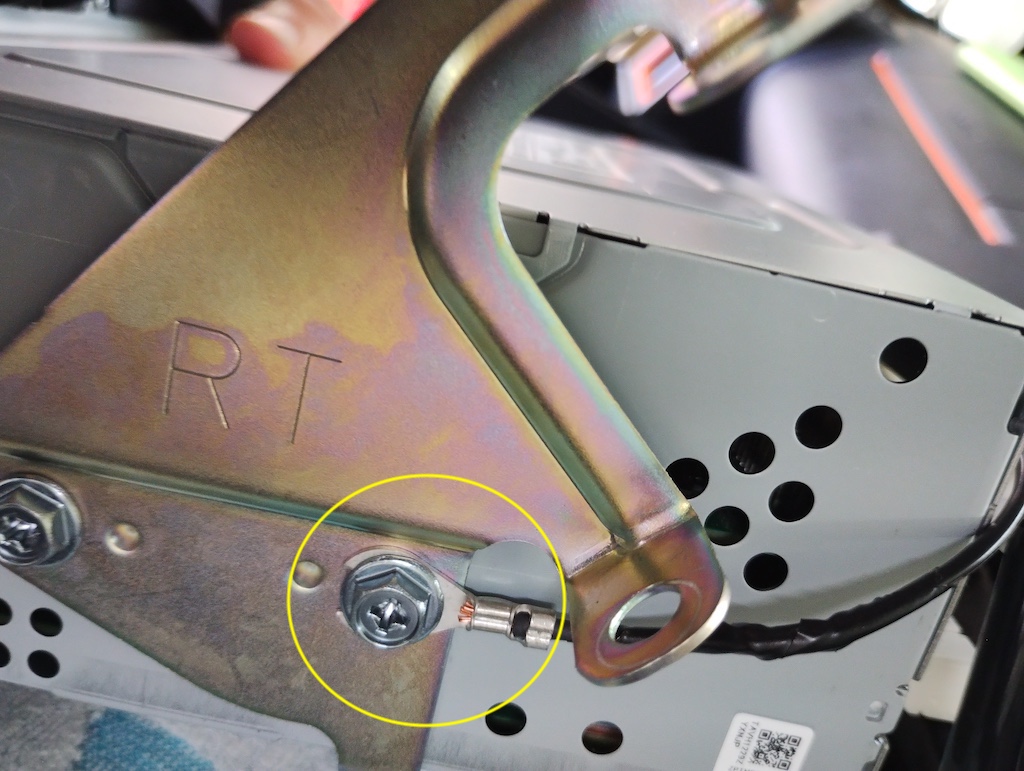

エーモン電源ソケットのマイナス線にクワ端子を取り付けてオーディオ横の金属ステーでボディーアース。

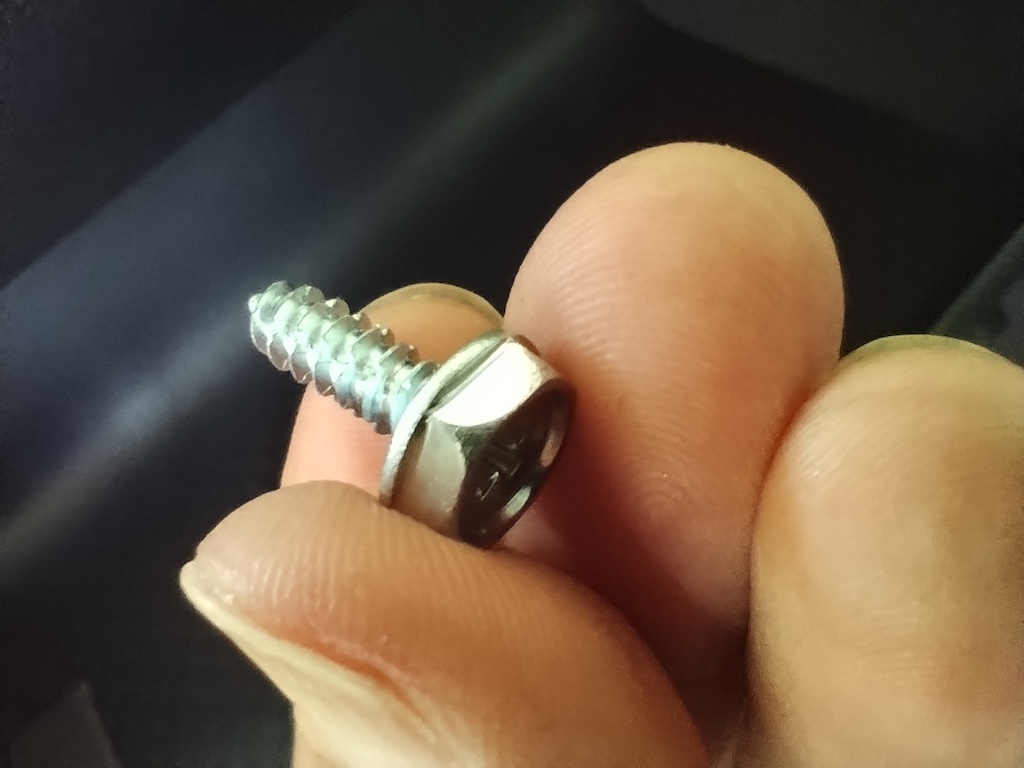

アースポイントの10mmのボルトにワニ口でボディーアース。ボディーアースは車両金属部分に確実に接続してください。
TV-KIT 取付け

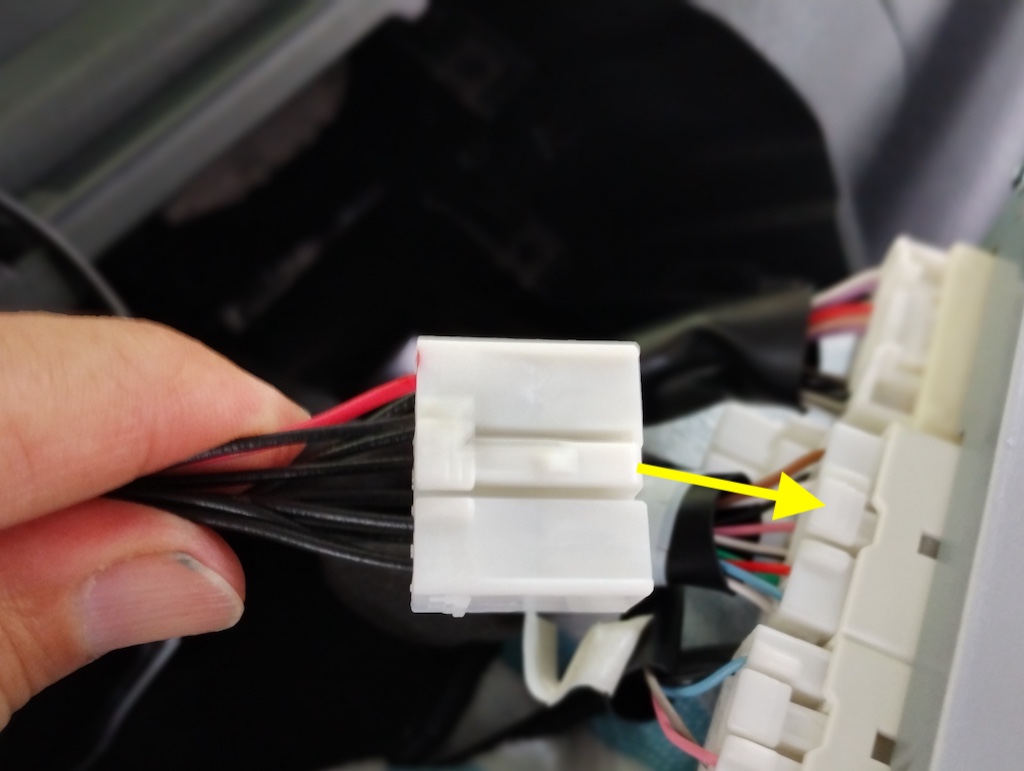

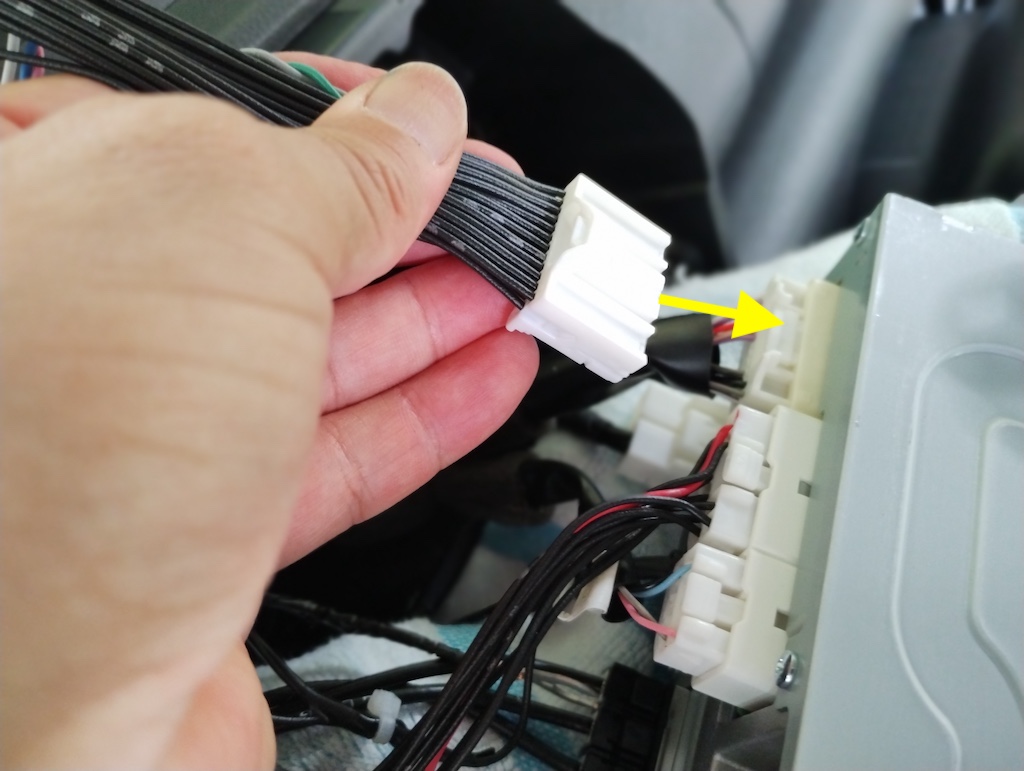

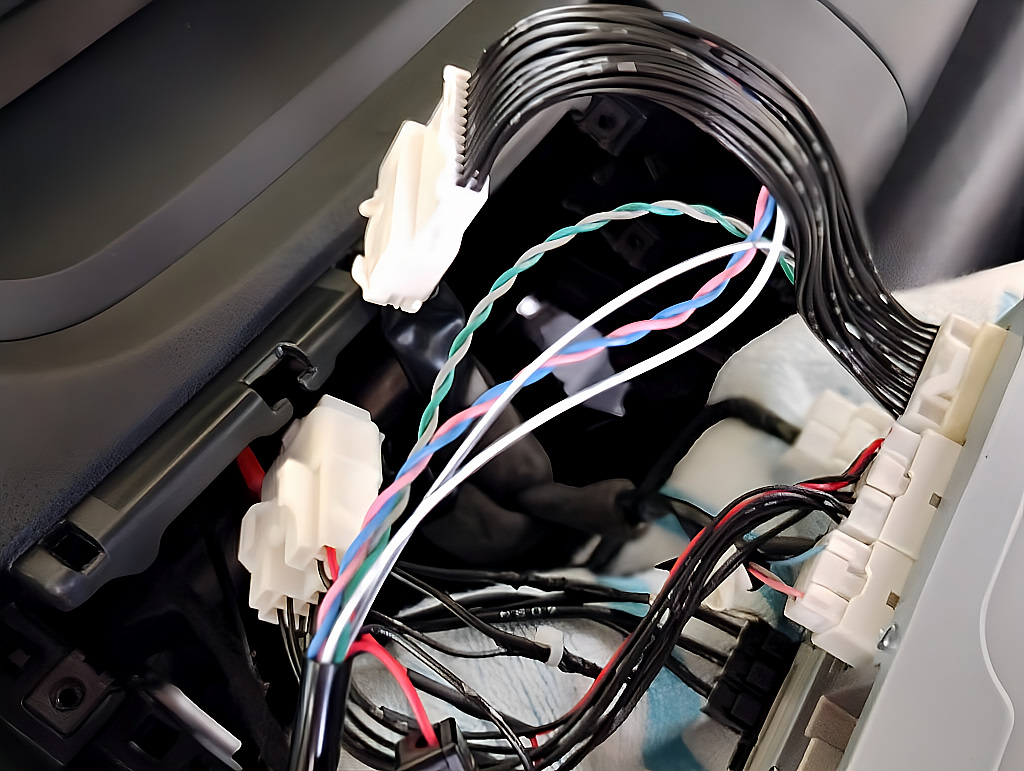

純正のコネクタを取り外してテレビキャンセラーのコネクタを噛ませて取り付けます
2箇所TV-KITのコネクタを噛ませました。
安いテレビキャンセラーは、パノラマモニター機能が使えないとか不具合が出やすいので、しっかりしたメーカーの商品をおすすめします。

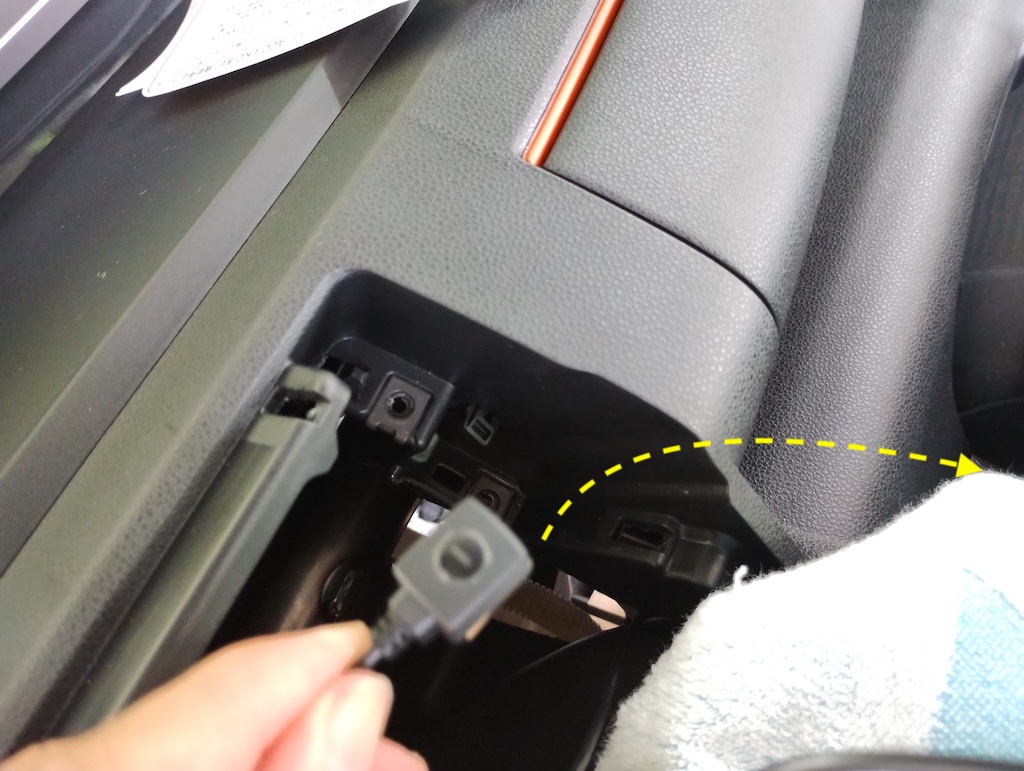

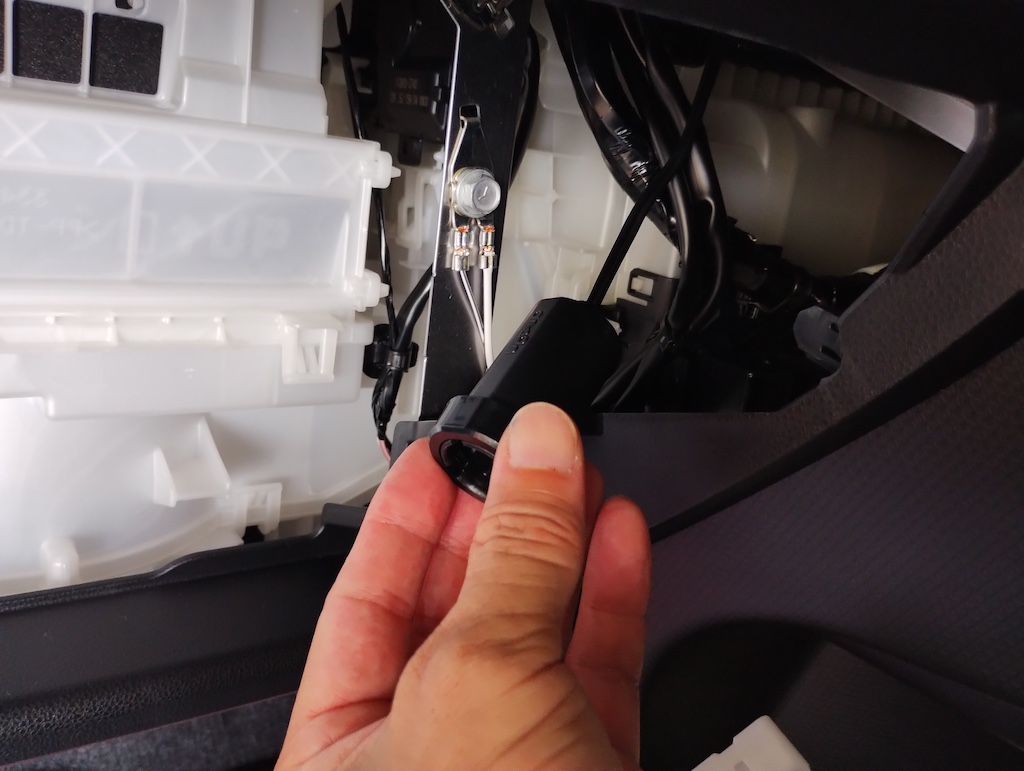

ナビ、オーディオ裏から電源を取り出した電源ソケットをグローブボックス裏に。

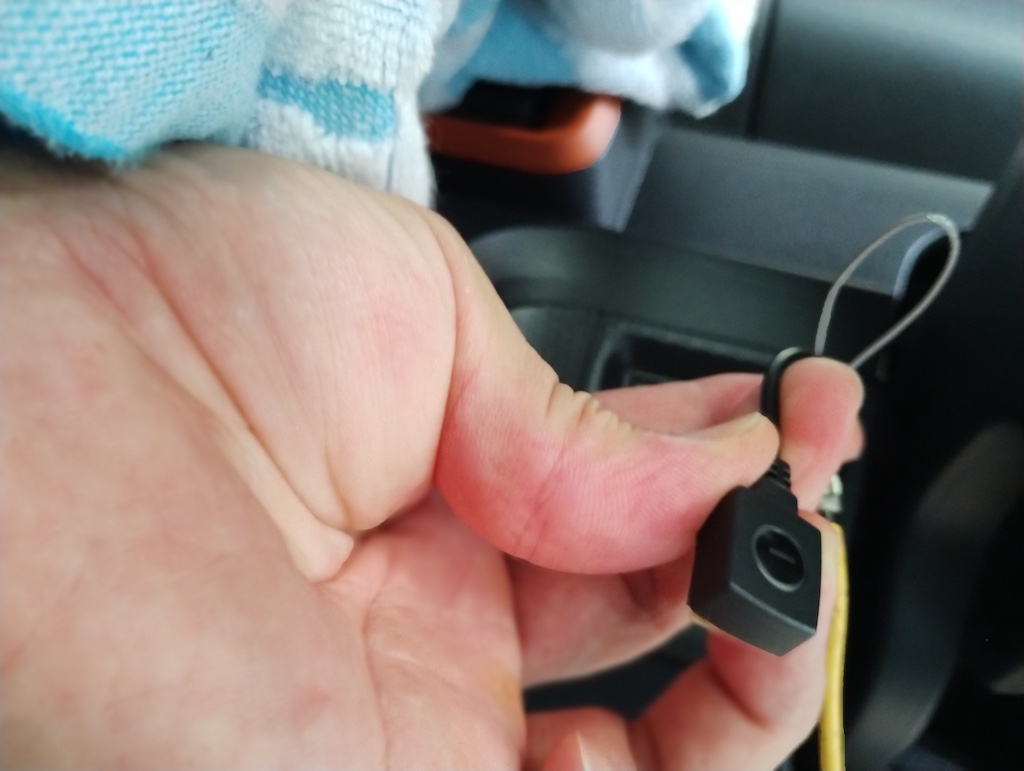

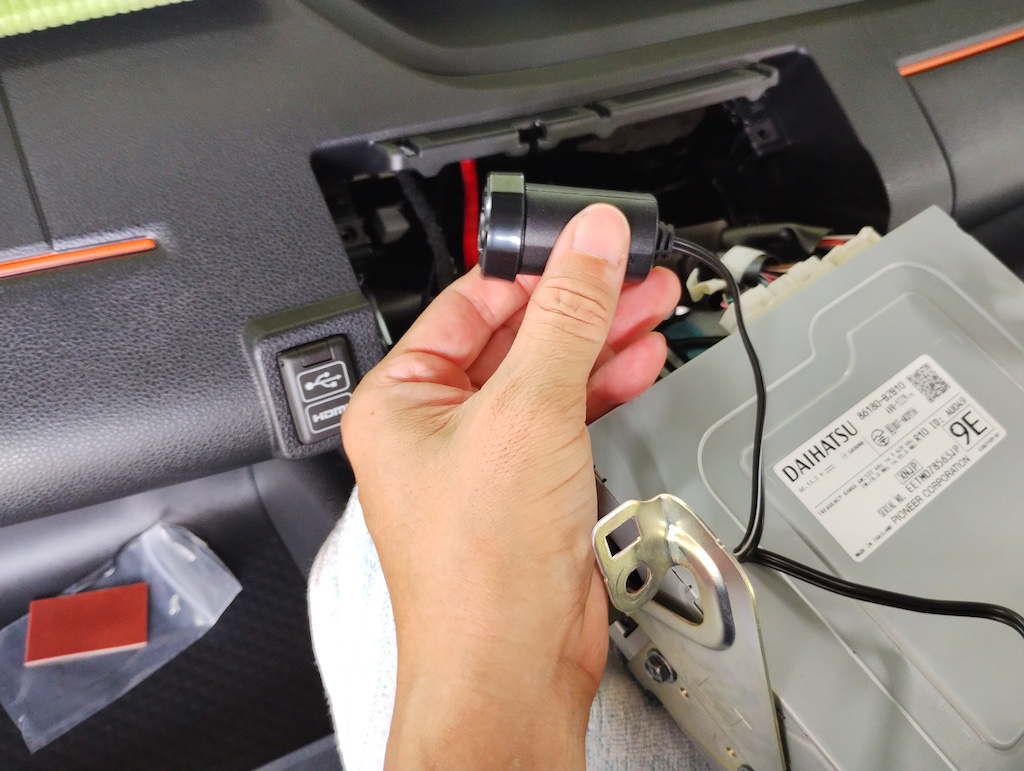

ドラレコの電源ソケットとエーモン電源ソケットを接続。
エーモンはロックタイプなので外れにくいです、安物はソケットが浮いてきて接触不良になる可能性があります、ここはケチらないほがいいと思います。
TV-KIT 切替スイッチ取り付け

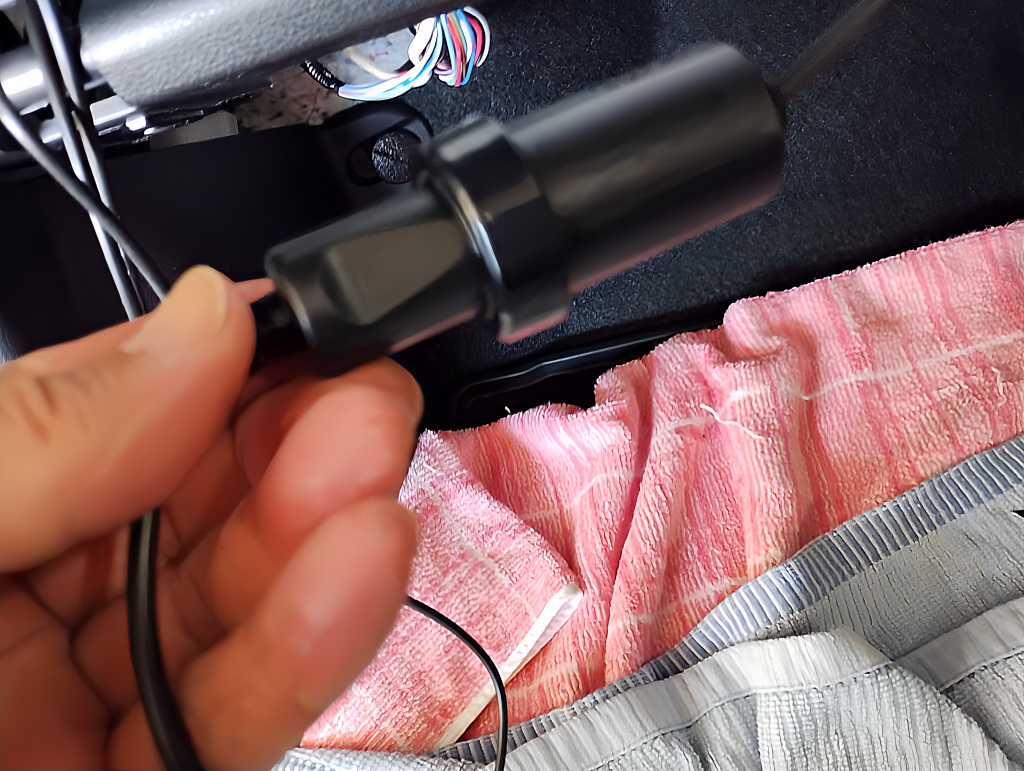

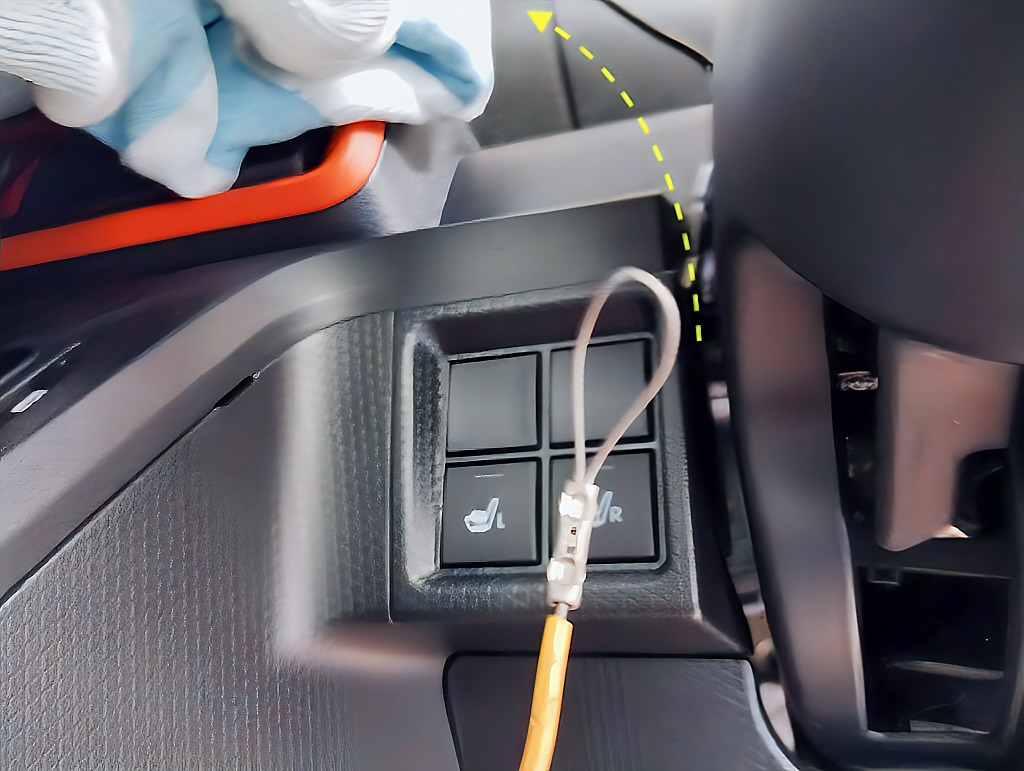

TV-KIT付属の切替スイッチ取り付け、いつもの配線ガイドを使用して、切替スイッチをオーディオ側からハンドルポスト横にもってきます。

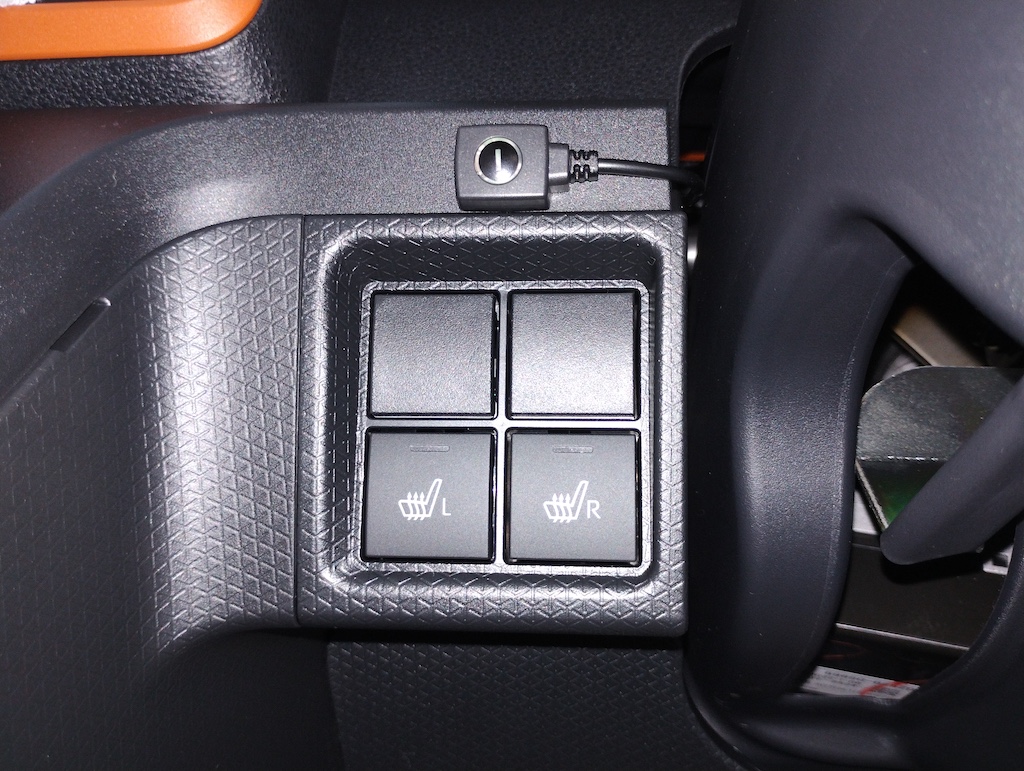

画像の位置に切替スイッチを持ってきました。

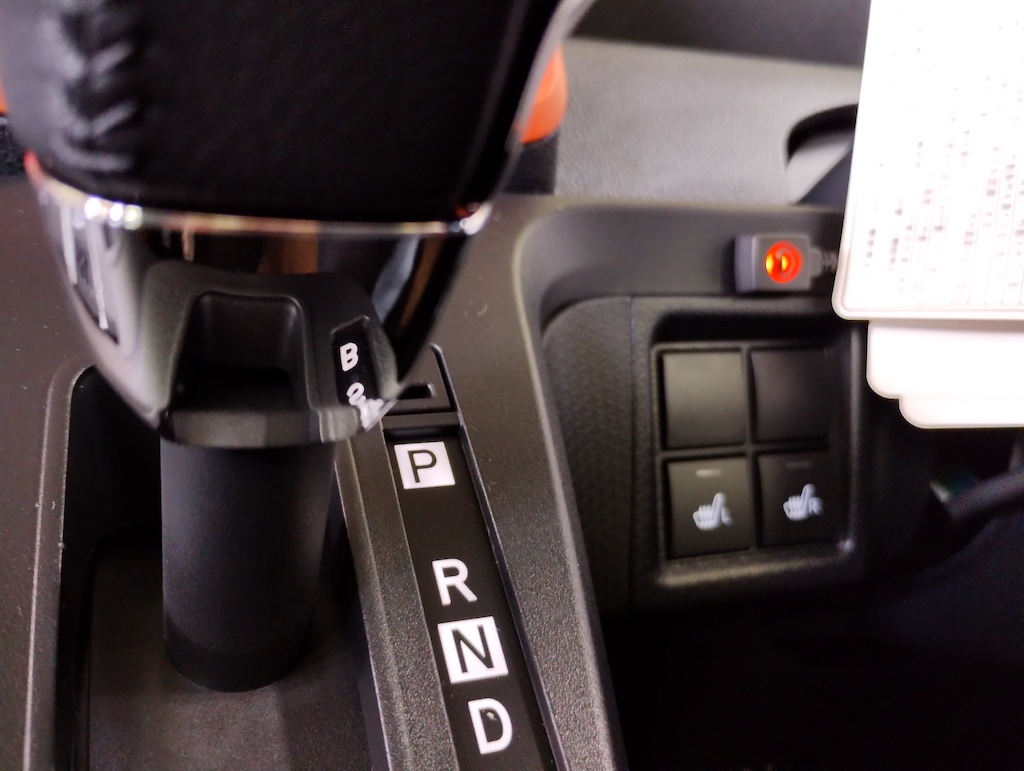

TV-KIT 切替スイッチ貼り付けて取り付け完了。
大失敗・新車を壊してしまいました。

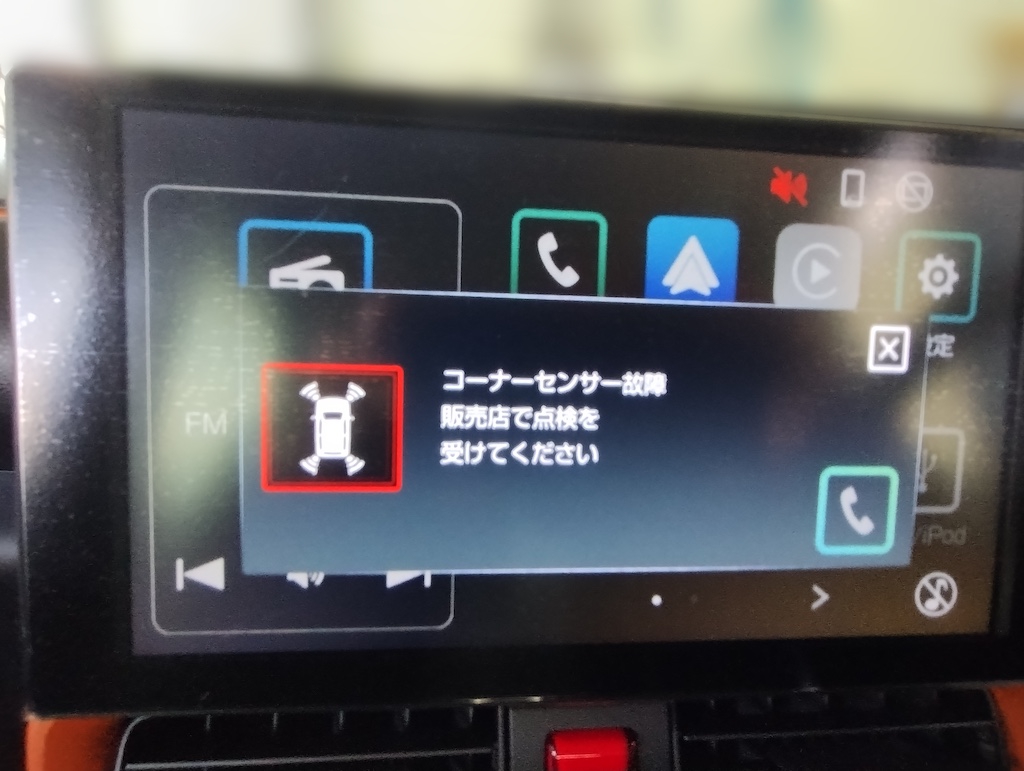

TV-KIT取り付け後、エンジン始動、最悪だよ、（コーナーセンサー故障）

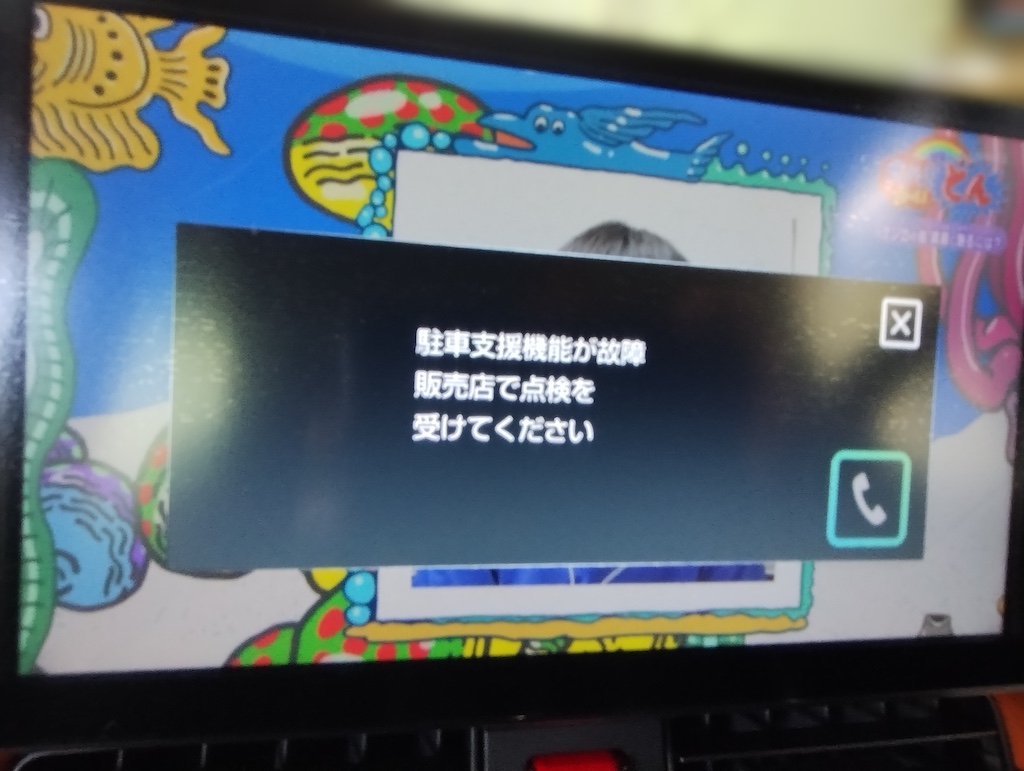

（駐車支援機能が故障）らしい、やばいね。
お疲れ様、最後までありがとうございました、無事取付け完了したら、感想をコメントよろしくお願いします。ナビ太郎。
